    系統學習制冷設備知識(1):制冷壓縮機綜述

    01概念介紹

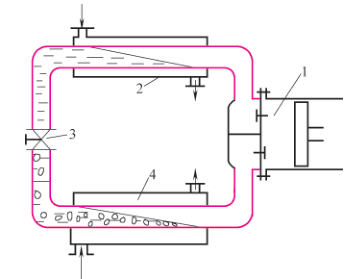

    制冷壓縮機是蒸氣壓縮式制冷系統的關鍵部件之一。 典型的蒸氣壓縮式制冷系統如圖所示。系統由制冷壓縮機1、 冷凝器2、 節流裝置3 和蒸發器4 組成。制冷壓縮機吸入來自蒸發器的低壓制冷劑蒸氣,在氣缸內將其壓縮成高壓氣體, 再排入冷凝器,冷凝成高壓液體。制冷壓縮機是整個制冷循環動力源, 為此, 要求壓縮機既有高的可靠性, 又有良好的經濟性。

    系統學習制冷設備知識(1):制冷壓縮機綜述


    制冷壓縮機分類

    制冷壓縮機的分類方法很多, 主要有以下幾種:

    (1)按提高氣體壓力的原理不同, 制冷壓縮機分為容積型制冷壓縮機速度型制冷壓縮機

    (2)按制冷劑種類的不同, 制冷壓縮機可分為有機制冷劑壓縮機無機制冷劑壓縮機

    (3)按密封方式的不同, 制冷壓縮機可分為開啟式、 半封閉式全封閉式三類壓縮機

    (4)按蒸發溫度范圍的不同,制冷壓縮機可分為高溫、中溫低溫制冷壓縮機


    02制冷壓縮機具體結構

    (1)容積型制冷壓縮機:在容積可變的封閉容積中直接壓縮制冷劑蒸氣,使其體積縮小,從而達到提高壓力的目的。容積型制冷壓縮機主要有往復式(又稱為活塞式)、螺桿式、渦旋式、滾動轉子式、滑片式和旋葉式等形式。

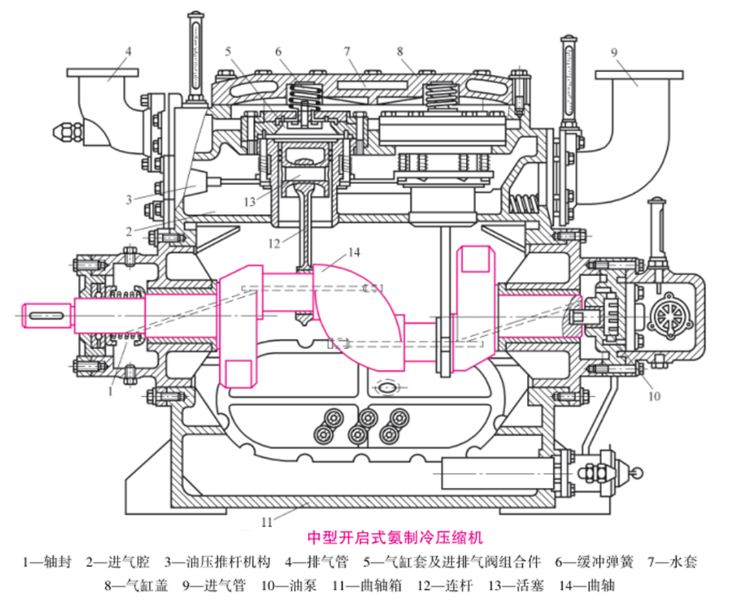

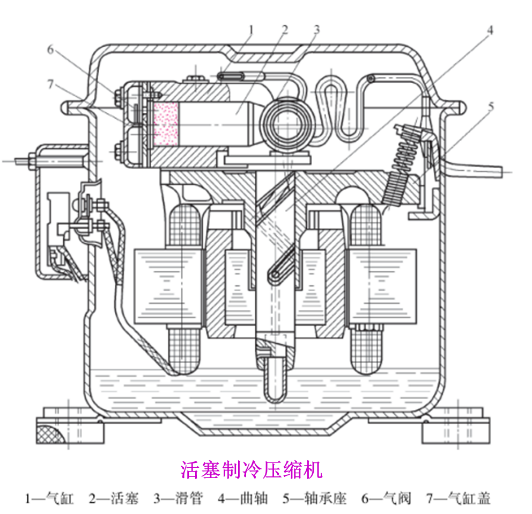

    往復式制冷壓縮機

    系統學習制冷設備知識(1):制冷壓縮機綜述

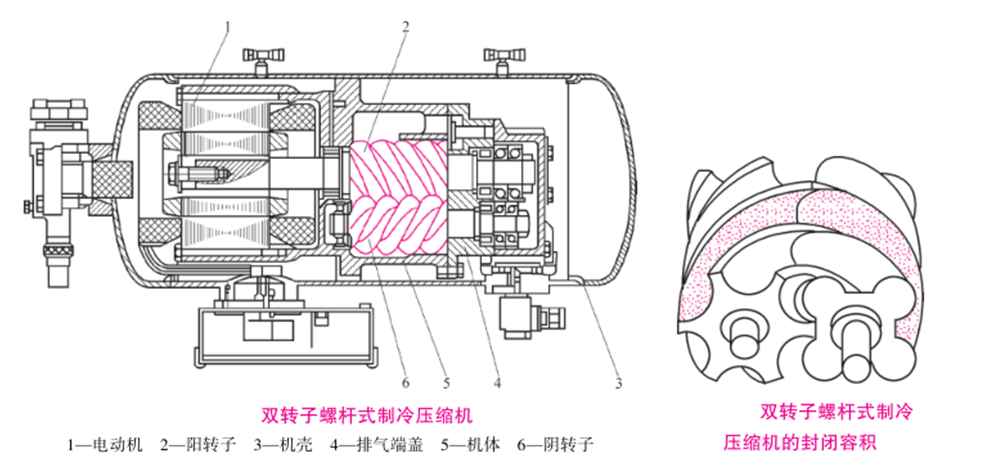

    螺桿式制冷壓縮機

    系統學習制冷設備知識(1):制冷壓縮機綜述

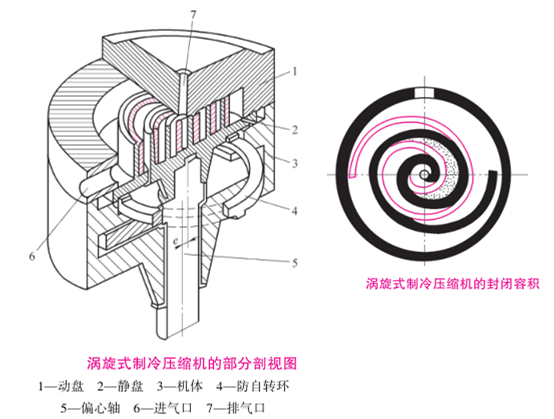

    渦旋式制冷壓縮機

    系統學習制冷設備知識(1):制冷壓縮機綜述

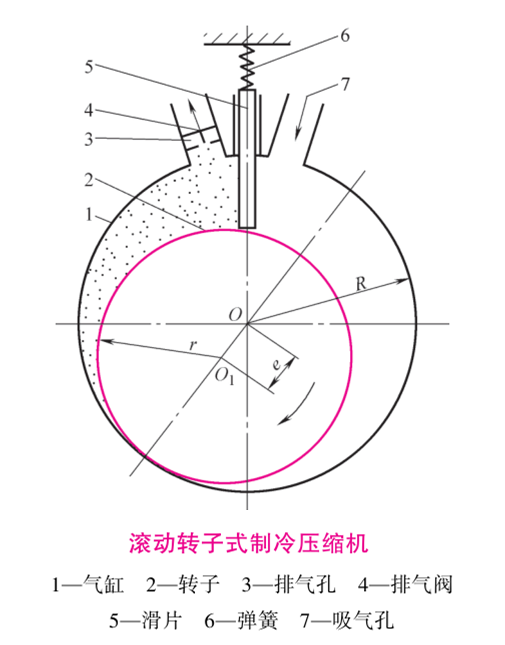

    滾動轉子式制冷壓縮機

    系統學習制冷設備知識(1):制冷壓縮機綜述

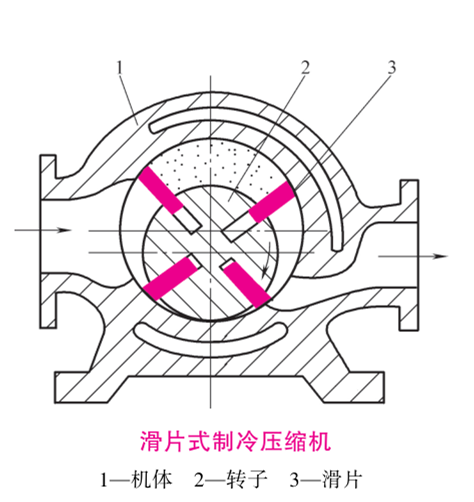

    滑片式制冷壓縮機

    系統學習制冷設備知識(1):制冷壓縮機綜述

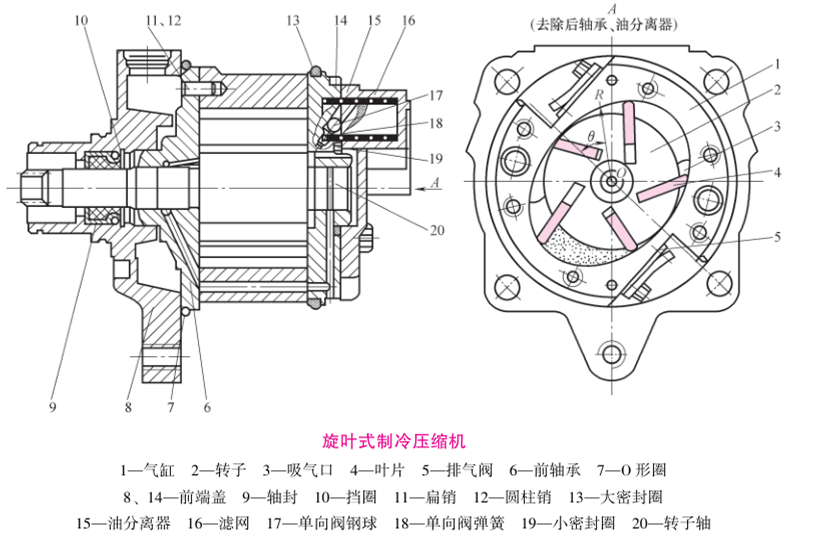

    旋葉式制冷壓縮機

    系統學習制冷設備知識(1):制冷壓縮機綜述


    (2)速度型制冷壓縮機:提高制冷劑氣體壓力的途徑是先提高氣體動能 (同時壓力也有些提高),再將動能轉變為位能,提高壓力。速度型制冷壓縮機有離心式和軸流式兩種。因軸流式制冷壓縮機的壓縮比小,不適用于制冷系統,故速度型制冷壓縮機一般指離心式制冷壓縮機。


    離心式制冷壓縮機

    系統學習制冷設備知識(1):制冷壓縮機綜述

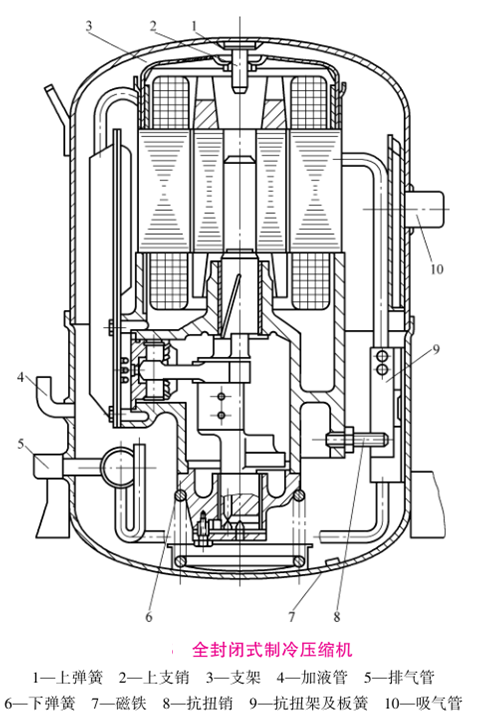

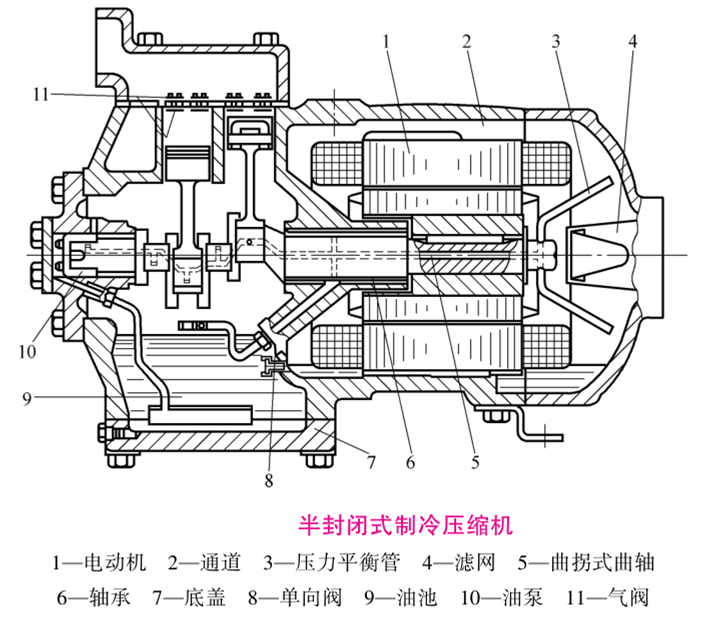

    (3)按密封方式的不同, 制冷壓縮機可分為開啟式、 半封閉式和全封閉式三類。

    系統學習制冷設備知識(1):制冷壓縮機綜述

    系統學習制冷設備知識(1):制冷壓縮機綜述

    系統學習制冷設備知識(1):制冷壓縮機綜述



    03制冷壓縮機發展概況

    制冷技術的發展與制冷壓縮機的發展密切相關。 制冷壓縮機的技術水平在一定程度上代表制冷技術的發展水平。 制冷壓縮機是蒸氣壓縮式制冷機的重要組成, 制冷系統能源效率的提高很大程度上依賴壓縮機的效率。1834年在倫敦工作的美國發明家波爾金斯造出了第一臺以乙醚為工質的蒸氣壓縮式制冷機,并正式申請了英國第 6662 號專利。


    這是后來所有蒸氣壓縮式制冷機的雛形。但乙醚易燃、易爆。1875 年卡列和林德用氨作為制冷劑, 從此蒸氣壓縮式制冷機占了統治地位。1930年,氟利昂制冷劑的使用給蒸氣壓縮制冷機帶來了新的變革, 從 20世紀 70年代開始,隨著環境友好型制冷劑的開發和應用,制冷壓縮機的研發也取得了很大的進展。


    在適應制冷劑不斷變化的同時,制冷壓縮機的種類也不斷增加。由最初的往復式乙醚制冷壓縮機發展到一系列的制冷量不同的容積式制冷壓縮機,以及離心式制冷壓縮機。這一方面是由于所需制冷量范圍不斷擴大,小到100W(往復式制冷壓縮機),大到單機制冷量27000kW(離心式制冷壓縮機);


    另一方面是由于制造工藝的進步,使加工難度大的制冷壓縮機得以生產。例如螺桿式制冷壓縮機,因其轉子型線的復雜,故從設計到制造難度都很大, 直1961年研制成功了噴油螺桿式制冷壓縮機后,才在制冷領域中得到迅速的發展迄今已開始取代一些較大往復式制冷壓縮機(小50kW,甚至更小些),同時也取代了一些中等制冷量的離心式壓縮機(大至 1500kW)。


    下圖所示為目前各類壓縮機的大致應用場合及其制冷量大小

    系統學習制冷設備知識(1):制冷壓縮機綜述


    (未完待續......)
