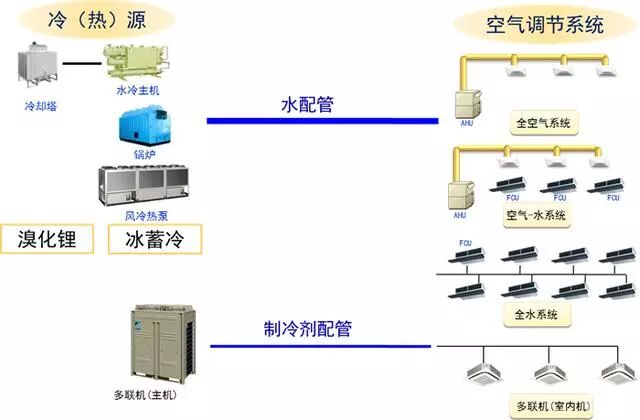

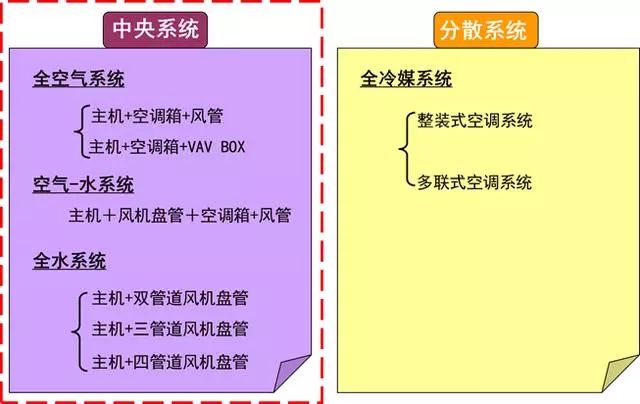

常見中央空調系統：

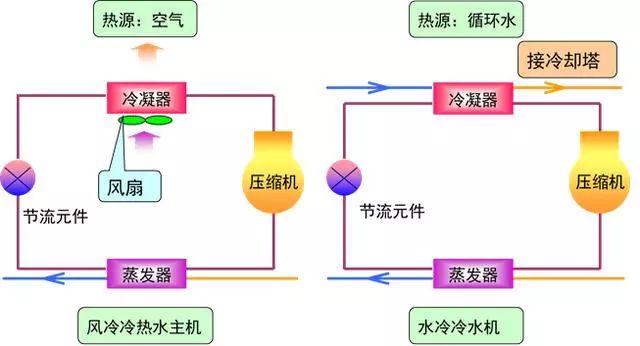

風冷型和水冷型：

系統比較：

全空氣系統：

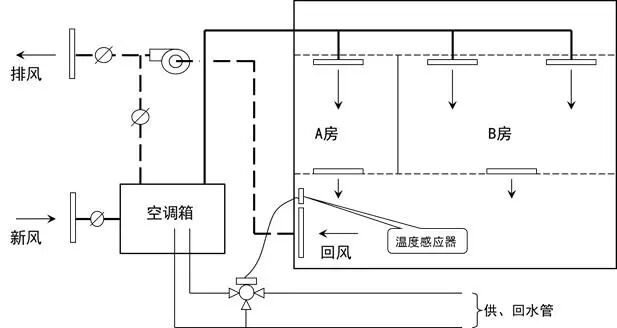

定風量系統：

優點：可集中進行運行保養·檢修；過渡期可采用直接送新風方式；可采取高潔凈度的新風。

缺點：風管所占空間大；各空間的溫濕度控制難，耗能較大；風機動力要求大。

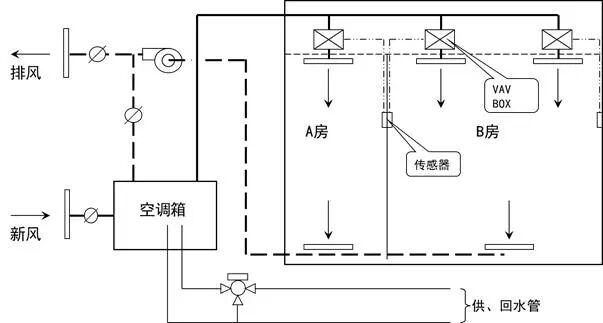

變風量系統：

優點：可進行個別控制；可節約運轉費用；與定風量方式相比，對風機所要求的動力要求小；隨負荷變動對應迅捷，使用舒適性高。

缺點：因需VAV裝置及空調機調節風量裝置，故初期設備投資費用高；風量減少會造成空氣分布的不良。

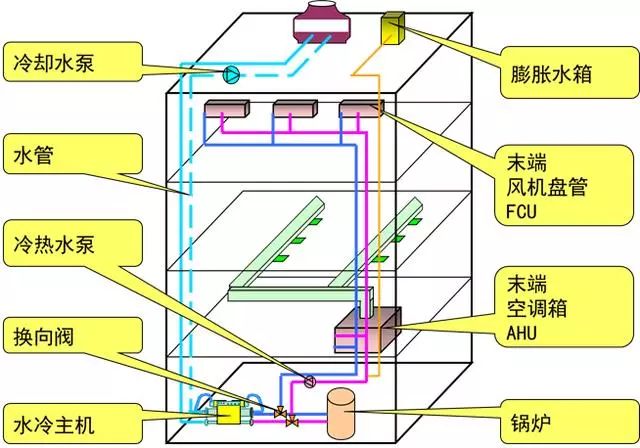

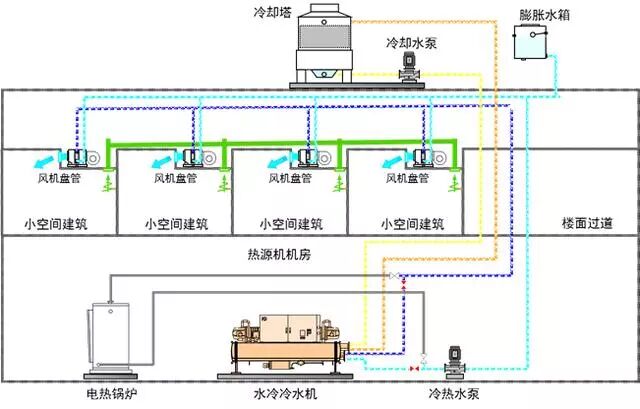

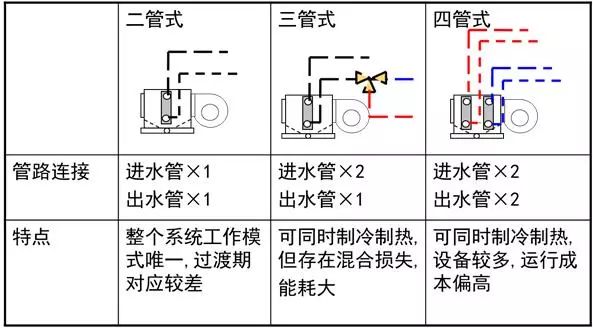

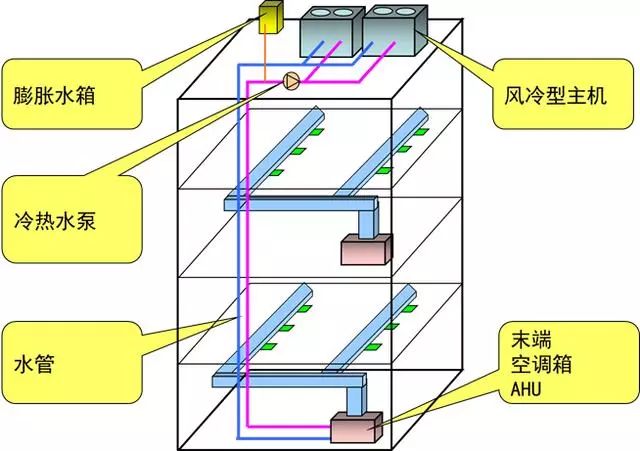

全水系統：

制冷和制暖時，使用閥門進行切換。

風機盤管：

優點：可進行個別控制；水管輸送形式，輸送距離長，安裝空間小于風管系統；隨負荷變動對應快，舒適性較好。

缺點：水管連接，存在漏水隱患；需要追加新風系統。

水-空氣系統：

優點：可對各機組進行調節，實行個別控制；可根據負荷改變增設風機盤管；與全空氣系統相比，風管所占空間小。

缺點：各室均設置有機組，保養工作量大；安裝水配管，故有可能發生漏水現象；新風送風量少造成全新風制冷運行困難。

多聯機系統：

通過室外機對冷媒進行冷卻，冷媒經銅管通至室內機，和空氣換熱對房間制冷/制熱。

優點：可進行個別控制,隨負荷變動對應迅捷，使用舒適性高；一次換熱，直接膨脹式系統，節能性好；施工簡便，周期短；日常保養簡單。

缺點：設備初投資較高；需追加新風系統。

多聯機的定義：

多聯機，亦稱變冷媒流量多聯式空調系統，由一臺室外機連接數臺不同或相同型式、容量的直接蒸發式室內機，構成一套單一制冷/熱循環空調系統，也簡稱為VRV或VRF。

多聯機系統的特點及應用：

特點①：一次換熱，無需搬送動力。

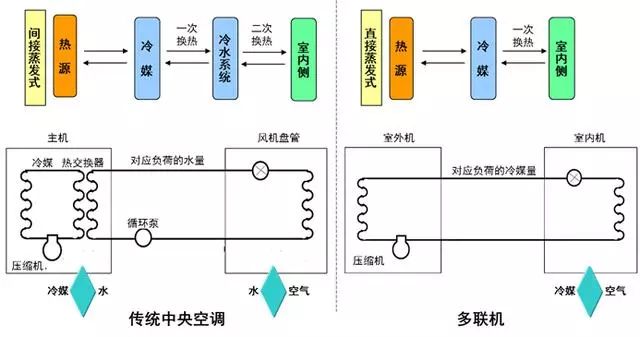

一次換熱，直接蒸發式系統：

多聯機是采用一次換熱方式的直接蒸發式空調系統，即冷媒在室外機經壓縮后，直接通過室內機與室內側空氣進行熱交換，因此系統更節能、高效。

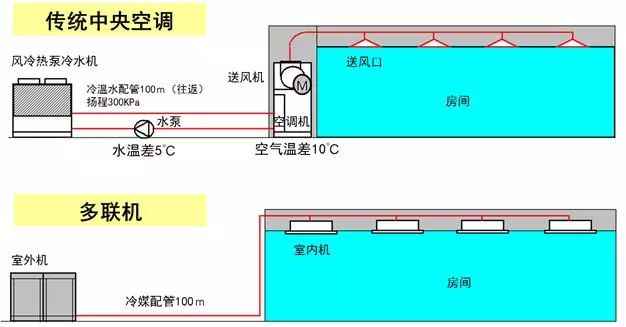

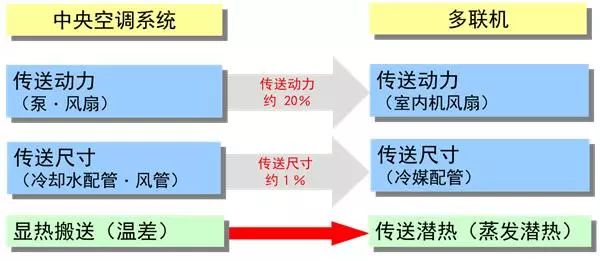

一次換熱，無需搬送動力。

不同空調系統的節能性比較：

如前面所說明的那樣，空調可分為中央空調和獨立空調，在完成將室內的熱量移送到室外的任務時，兩者所使用的媒介不同。

風冷式中央空調使用空氣移送熱量，用1kg的空氣約可移送2.4kcal的熱量。

水冷式中央空調使用水移送熱量，用1kg的水約可移送5kcal的熱量。

獨立空調使用冷媒運輸熱量，用1kg的冷媒約可移送50kcal的熱量，可見效率非常高。

而且，如果采用風冷式中央空調，運輸空氣的風管都是很大的規格，所以大型建筑物中的整體空調很少采用該種形式，接下來的說明都用水冷式中央空調與獨立空調進行比較。

特點②：更符合中國建筑的實際需求。

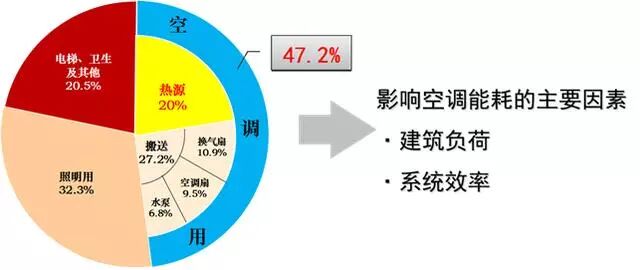

空調能耗約占大樓總能耗的47％。

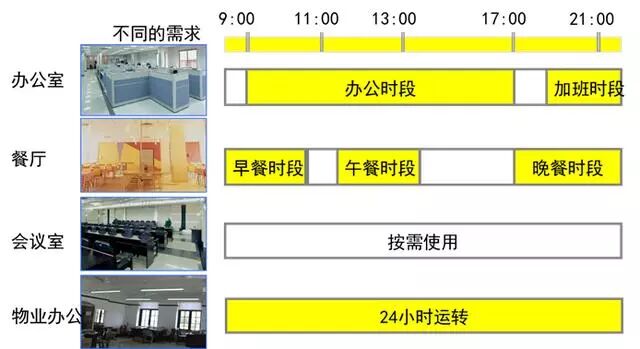

部分負荷的構成：

①室內機的開啟情況：會議室、洽談室平時不開啟；

加班時需個別開啟。

②外氣溫度的變化（優于設計溫度）。

③外氣溫度的變化+室內機開啟情況。

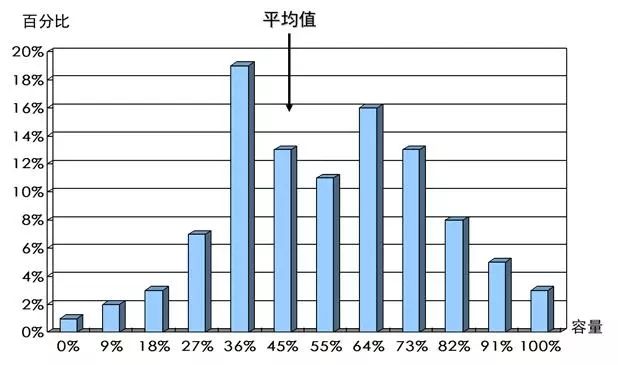

某辦公樓全年的建筑負荷特性：

建筑負荷在40～70％間的比例約占全年總時間的70％，而100％負荷只占總時間的3％不到。因此，考慮空調是否節能應該考慮其在部分負荷下的運行效率。

目前各廠家的多聯機都是以COP作為宣傳的，但是COP只代表了主機滿負荷時的工作效率，但是對于一般的建筑來說，空調基本是在部分負荷下進行運轉的。以這上張圖表為例。

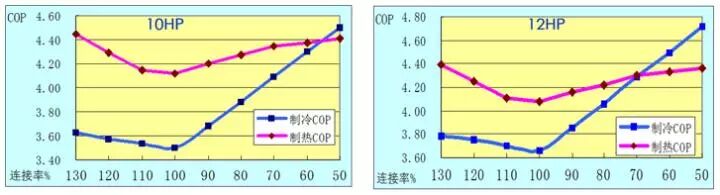

不同開啟情況的效率：

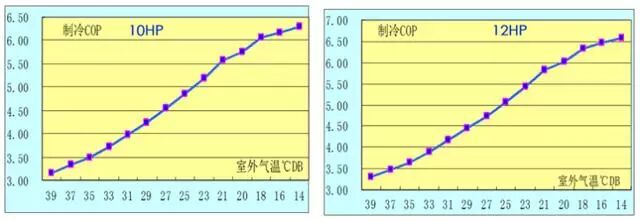

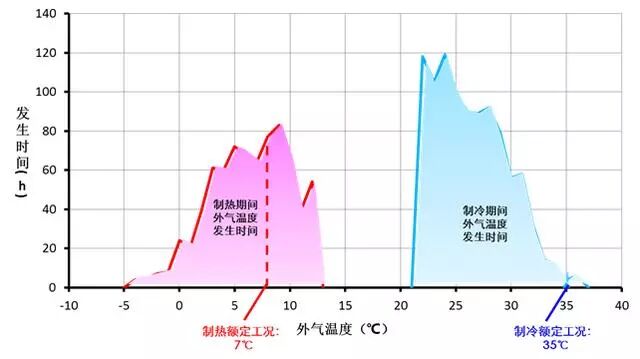

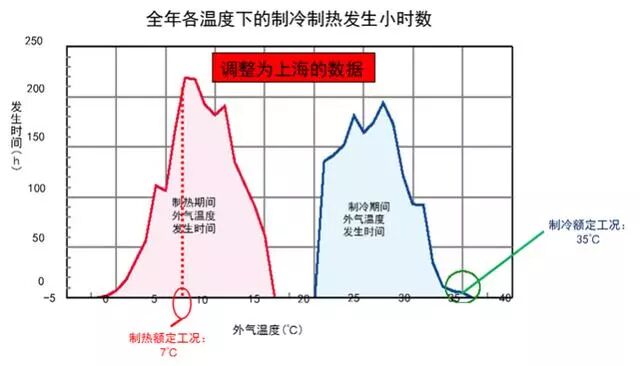

不同室外溫度的效率：

多聯機在部分負荷時的效率更高：

額定COP僅僅代表額定工況下，空調系統的能效，而建筑的實際負荷會因為氣溫變化、人員變動、使用習慣等因素而不斷變化。

多聯機采用變頻技術，則能根據建筑的實際負荷，做出相應的冷/熱量輸出變化，即“按需輸出”，達到最舒適且節能的空調效果。

因此，僅僅用COP來表示多聯機空調系統的能效高低，并不合適。

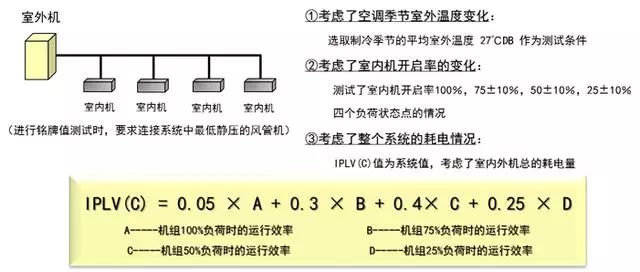

多聯機產品的節能評判指標—IPLV(C)：

根據GB21454-2008《多聯式空調（熱泵）機組能效等級及能源效率限定值》，IPLV(C)已成為衡量多聯機節能性的權威指標。

IPLV(C)更能體現多聯機組的節能性。

IPLV(C)綜合反映了多聯機在部分負荷下的運行效率，根據統一的方法進行測試，更能合理地體現多聯機產品的節能性。

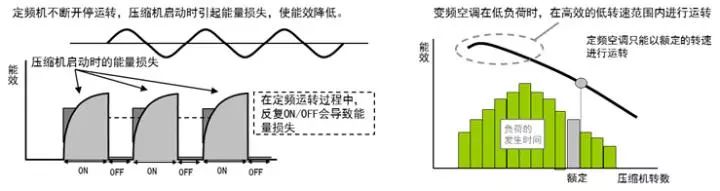

多聯機在部分負荷時的效率更高：

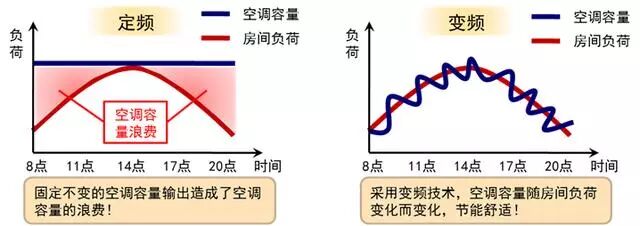

變頻技術使得空調容量更貼合房間負荷變化；降低空調能耗，減小溫度波動。

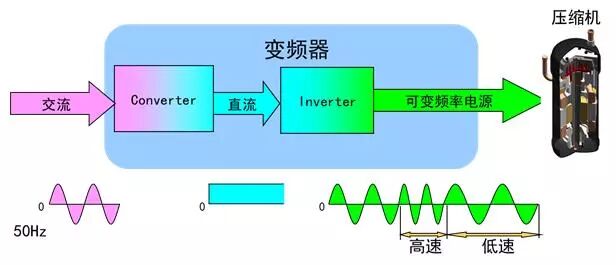

什么是變頻？

變頻是用電力半導體器件的通斷作用，將工頻電源（50HZ）變?yōu)榱硪活l率，從而改變電機的轉速，達到實現精確控制，按需輸出，減少能量浪費的目的。

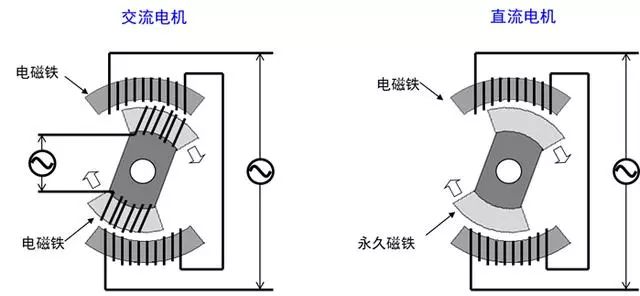

直流變頻和交流變頻的區別？

交流變頻和直流變頻的主要區別是采用電機的不同，交流變頻采用交流電機，直流變頻采用直流電機。

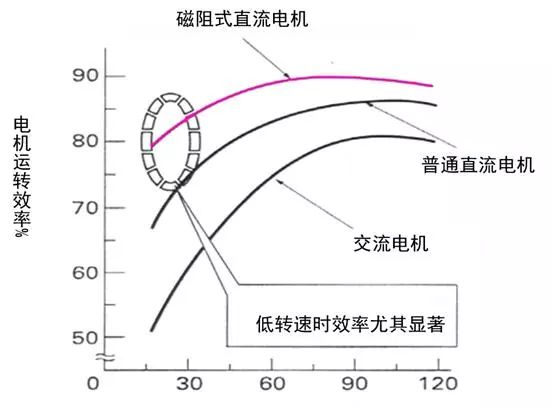

電機效率比較：

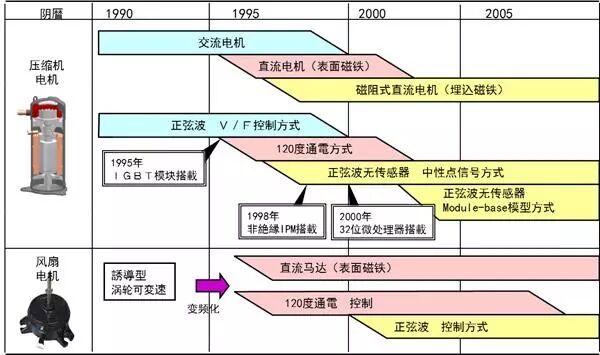

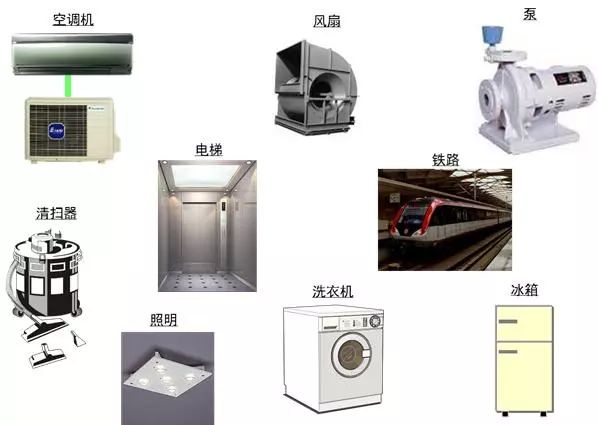

變頻技術的應用示例：

從交流電機（誘導型）向高效率的直流電機發展

-驅動直流電機控制技術的發展（120度通電?正弦波）

-主要部件的性能提高（高速處理的微處理器、低損失的動力模塊）。

-風扇電機的直流變頻化。

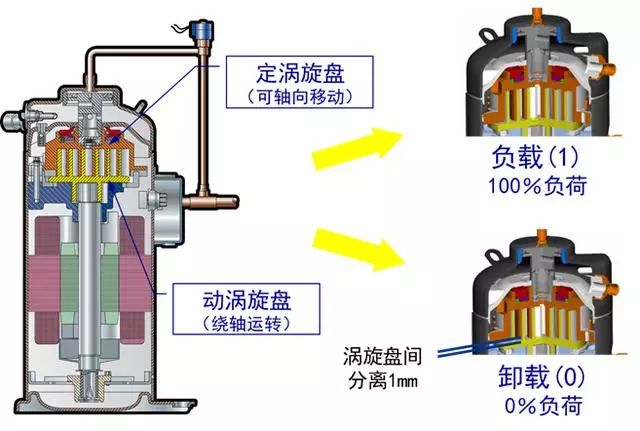

數碼技術—數碼壓縮機的運行原理：

何謂“負載裝態”和“卸載狀態”？負載狀態是指當PWM閥處于常閉位置時，定渦旋盤與動渦旋盤由于壓力的作用而處于嚙合狀態，此時的壓縮機就像定頻渦旋壓縮機一樣工作，傳遞100%的能量。卸載狀態是指當PWM閥處于常開狀態時，定渦旋盤與動渦旋盤處于分離狀態，致使冷媒從平衡管旁通，此時壓縮機不做功，因此能量輸出為0%。

由于壓縮機一直交替處于負載狀態（輸出容量為100%）和卸載狀態（輸出容量為0%）2種狀態，在負載狀態下，壓縮機滿容量輸出（1）；而在卸載狀態下，壓縮機無輸出（0）。在設定的周期里，壓縮機這種在1和0之間的轉換，稱之為數碼渦旋。

數碼渦旋壓縮機的變?nèi)菘刂品绞剑?/span>

-通過控制卸載與負載時間的比例來達到不同的能力輸出。

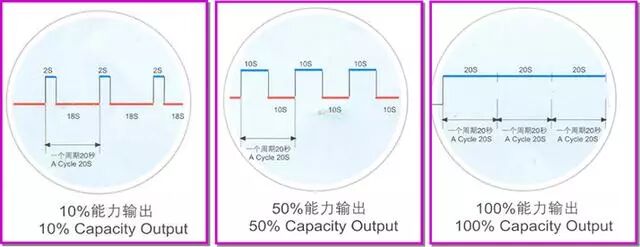

-當周期時間為20s時，10％、50％、100％負荷時的運轉情況如下所示：

數碼渦旋壓縮機一個工作“周期時間”包括“負載狀態”時間和“卸載狀態”時間，這兩個時間的不同組合決定壓縮機的容量調節。通過改變這兩個時間，就可調節壓縮機的輸出容量（10%～100%）。例如：在20秒的周期時間內，若負載狀態時間為10秒，卸載狀態時間為10秒，則壓縮機調節量為（10×100%+10×0%）÷20=50%。

特點③：精確的冷媒控制。

精確的冷媒控制技術：根據多聯機系統運轉狀態判斷冷凍油的滯留位置、油回收時的流速、冷媒干燥度等，使壓縮機、電子膨脹閥獲得最佳控制。

影響冷媒控制的因素：

室內機的組合不確定；運轉狀況不確定；各配管長度不確定；廣泛的運轉范圍。

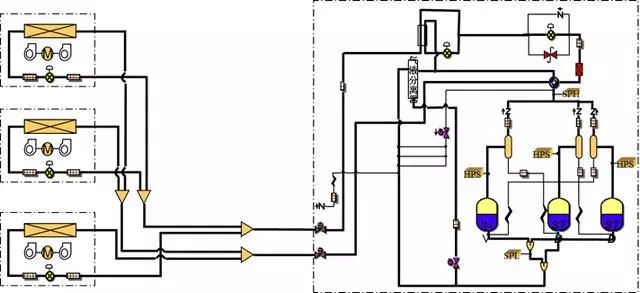

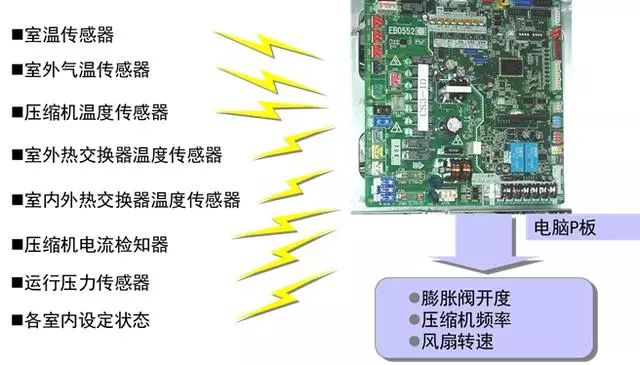

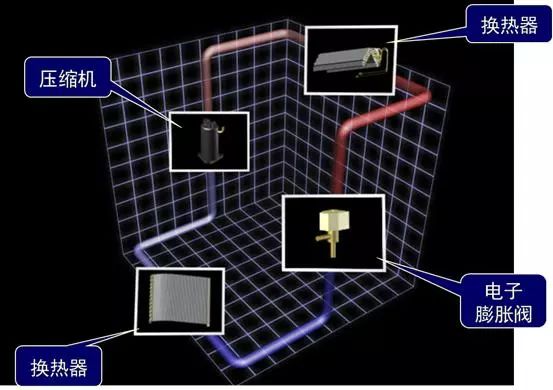

多聯機的冷媒控制概要：

由傳感器獲取運轉狀態信號，由微機處理后對壓縮機進行控制。按照不同室內機的運行要求進行精確控制。

用傳感器信號監視設備狀況，對壓縮機等部件發出明確的指示。

冷媒流量的確定的過程：

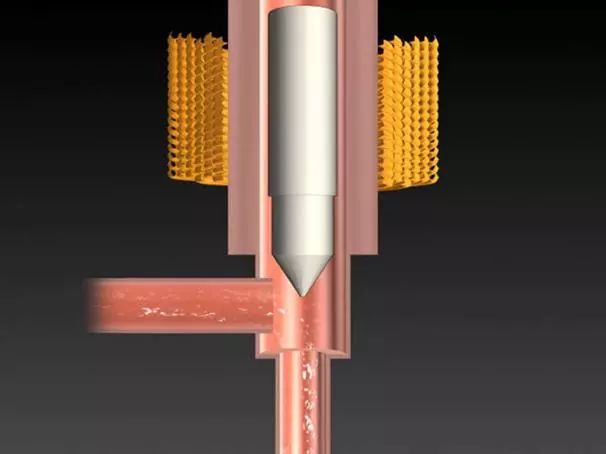

電子膨脹閥：精確控制冷媒（0.043g/pulse）

計算出不同房間制冷或制熱運轉時的電子膨脹閥開度。

電子膨脹閥的冷媒控制方式：

特點④：活用熱泵技術。

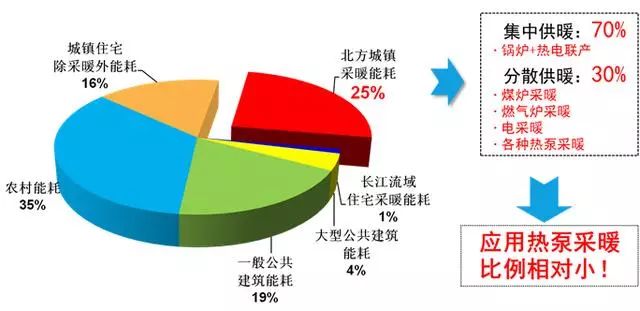

中國各類建筑能耗比例：

多聯機系統的其他特點：

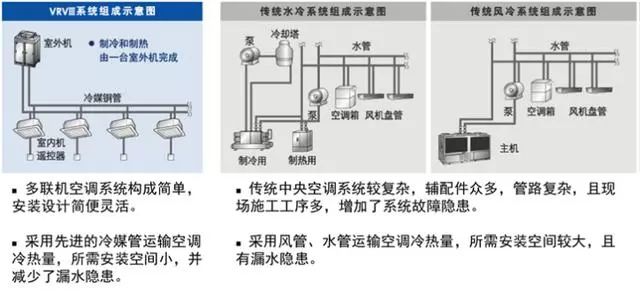

系統構成更簡單，便于設計、安裝及維護：

多聯機系統構成簡單，室內外機僅需由冷媒管連接，設計簡單，且安裝節省空間，縮短施工周期。

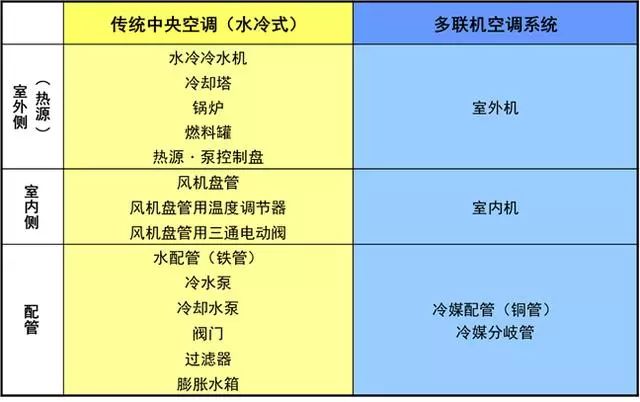

系統構成設備比較：

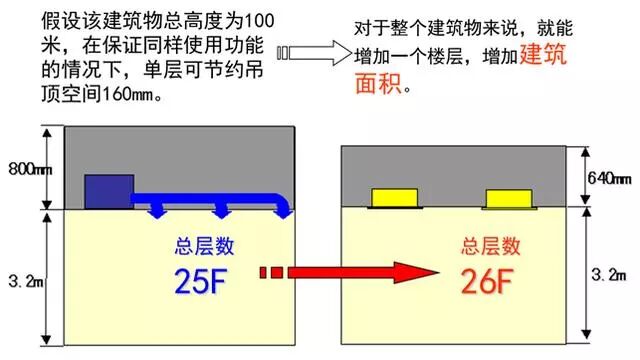

多聯機對層高的要求低，更節省吊頂空間：

多聯機由于使用細小的冷媒管進行連接的，無需大型的風管系統，所以對建筑的吊頂空間要求低，可以有效提高空間的利用率。對于大型的建筑來說，收益更明顯。

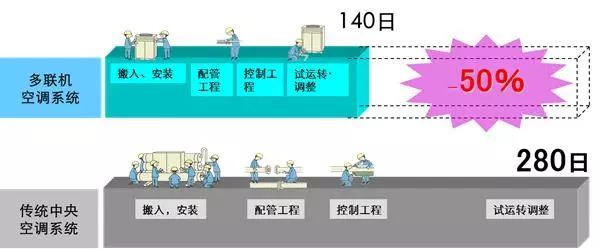

施工周期縮短，減少人力物力：

【估算條件】：

建筑：8,000㎡辦公大樓；安裝人員：5人/天。

多聯機：44Hp室外機ｘ10臺+天花板嵌入式室內機。

中央系統：100Hp冷水機×4臺+250kw鍋爐×4臺+天花板嵌入式風機盤管。

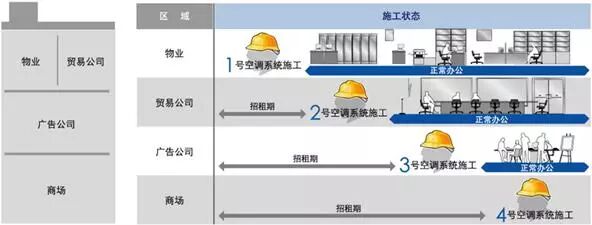

分期施工更靈活：

多聯機空調系統設計靈活，在安裝時可根據入駐時間的不同，分時段施工。如此一來，即能保證已入駐用戶的空調效果，又不影響其他區域施工，同時避免了初投資過大以及多余能源的浪費。

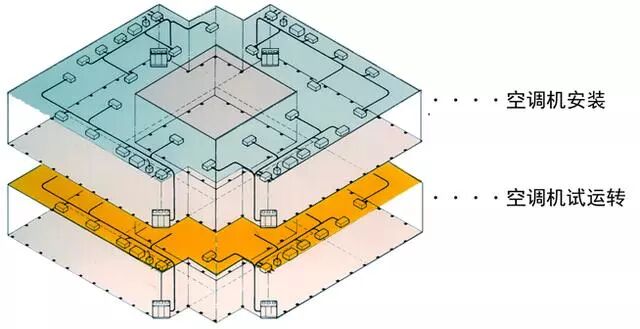

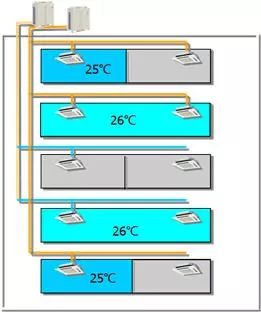

各層的施工互不影響：

每套系統可獨立進行安裝、調試和運行，同時，系統配管預先在工廠組件化完成，在現場組合即可，如此一來安裝便利，且每個區域空調使用互不影響。

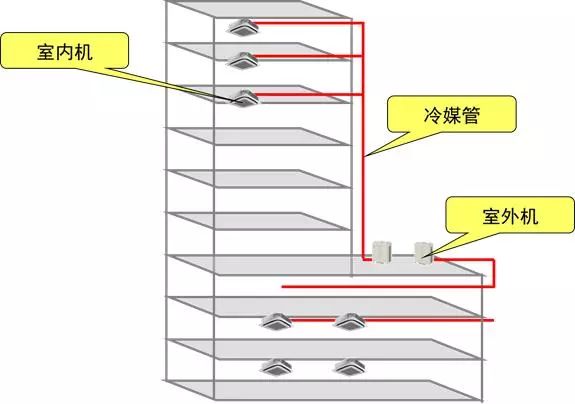

超長冷媒配管：多聯機系統具有超長的冷媒配管可供設計，能根據不同的空調需求，靈活劃分系統，廣泛運用于辦公、商鋪、醫院、場館、學校、住宅等各種場合。

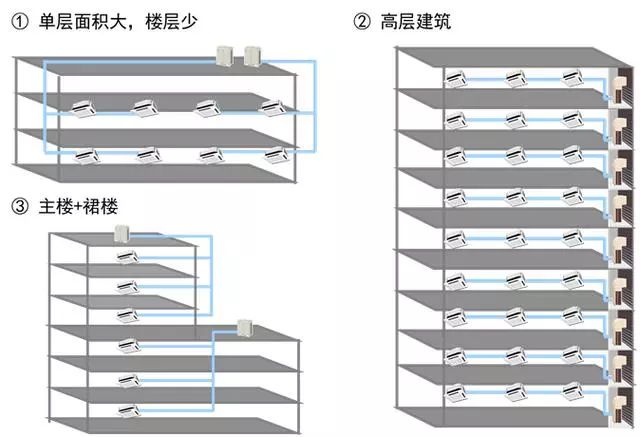

系統安裝靈活：

控制更節能：多聯機系統的每臺室內機都可單獨進行控制，如開/關、溫度設定、運轉模式、風量及定時功能等，避免了傳統中央空調“一開全開”的現象，讓空調使用更節能。

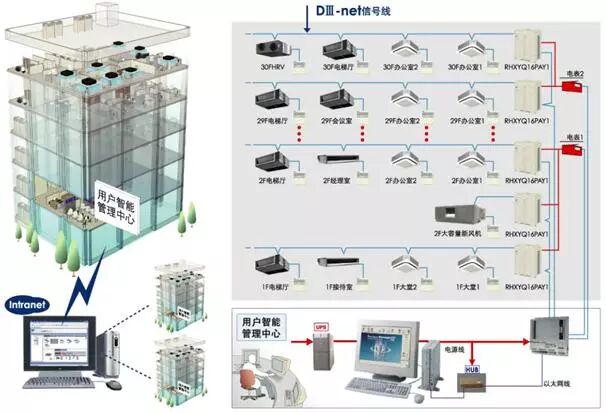

智能集中控制系統：多聯機系統可配合智能集中控制系統使用，即可實現單獨管理，又可集中管理，空調使用更節能，運行更可靠。

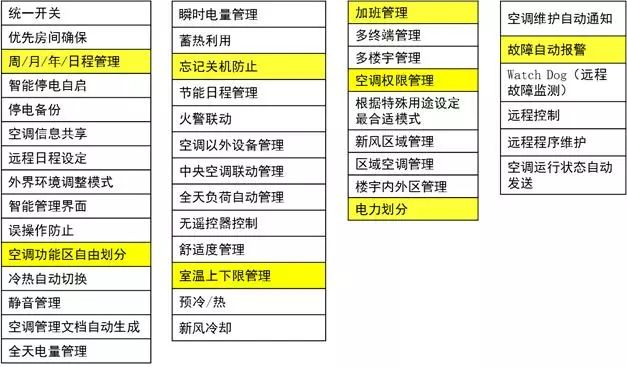

智能管理功能主要分為以下三方面：集中控制、自由劃分、故障檢測，約有50個功能點。

電量劃分功能：

現狀：簡單的按照空調面積或者空調使用時間進行電量劃分，進而導致電量劃分不公平，最終發展為不合理的空調使用習慣。

日程設定管理：

空調依據已設定的管理日程自動切換開關狀態，可以有效避免忘記關閉空調的現象。

溫度上下限及權限管理：

租戶可以在物業設定的溫度范圍內進行室內空調溫度調節，從而有效避免了由于個人原因或誤操作造成的設定溫度過高/低，導致眾人的不適以及能源的浪費。

節能政策：制冷26度以上。

正常上班時：設定到26度，遙控器不可設定。

加班時：可自行開啟加班區域的空調。

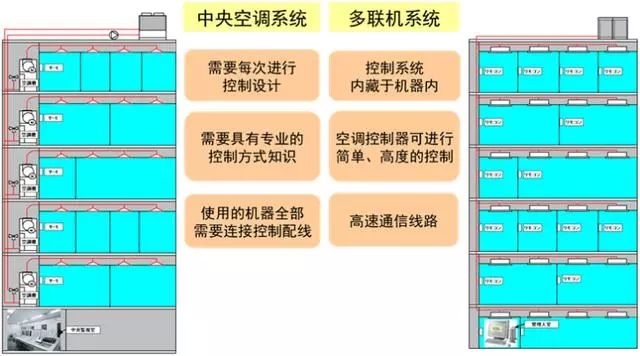

空調控制系統的比較：

多聯機系統是包含室外機?室內機?控制系統的綜合空調系統。

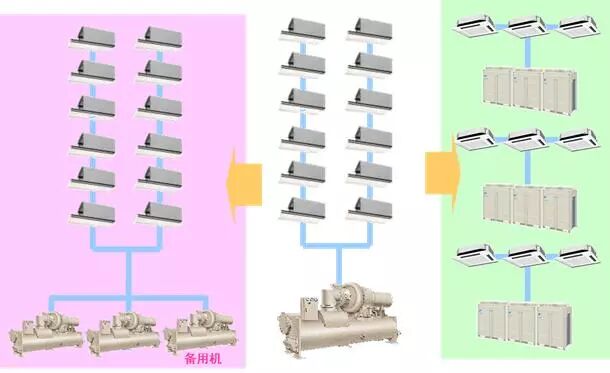

熱源分散，運行穩定可靠：

然而，不管采取什么手段，都會有問題發生的可能性。為降低風險必須盡量考慮空調系統的分散化。對于不能分散的中央空調，必須預備一套備用的熱源機。

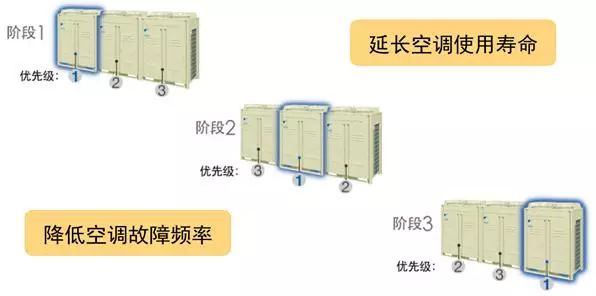

輪換運轉技術：多聯機系統通過輪換運轉技術，均衡了各室外機模塊的運行時間，延長了空調系統的使用壽命，降低了故障率。

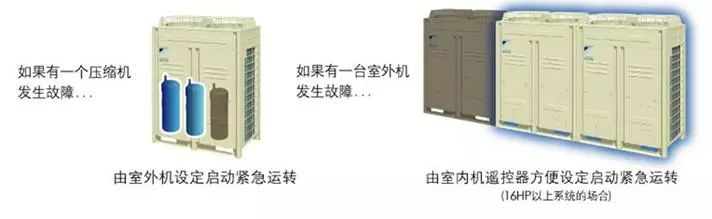

雙后備運轉技術：多聯機系統室外機的二個或三個壓縮機中，若有一個發生故障，其余的壓縮機也能進行緊急運轉；另外，若一臺室外機模塊發生故障，其他模塊也能緊急運轉。

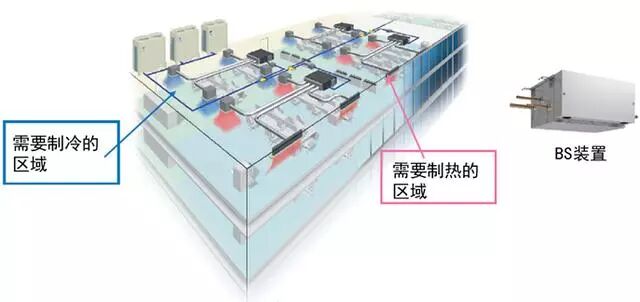

熱回收變頻多聯機：

熱回收變頻多聯機采用的是制冷劑三管制系統，即系統的制冷劑共用管由高壓氣管、低壓氣管和液態制冷劑管三根管道組成，并采用了BS機附裝在各單個或一組室內機上，使單個或一組室內機可根據自身實時的制冷或制熱的要求。

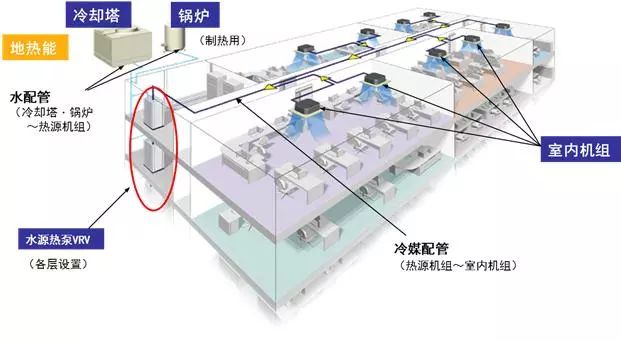

水源熱泵多聯機：

相當于變頻多聯機室外機組的熱源機組，把直接膨脹盤管與中央空調熱源的冷熱水通過熱交換，進行個別空調的系統。

適用場合：室外機組的設置場所受制約較多的大樓、寒冷地區等內機需求個別控制的場合。

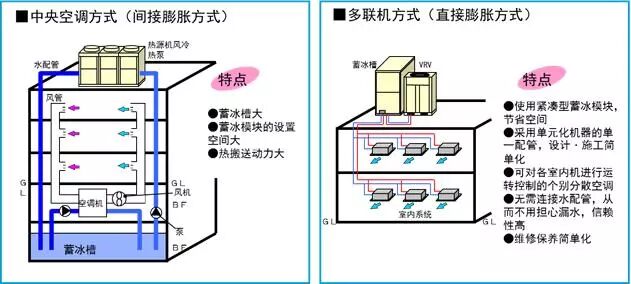

冰蓄冷多聯機：

把蓄冰槽連接在ＶＲＶ系統中，利用直接膨脹系統的冰蓄冷多聯機：

此系統通過夜間制冰，把冰融化時產生的溶解熱利用于白天制冷。由于使用了高效率的冰蓄冷，與中央空調方式相比，設備容量及設置空間都極其小，從而至今為止一些僅用于大型建筑的冰蓄冷空調在小型項目中變得簡單易行。

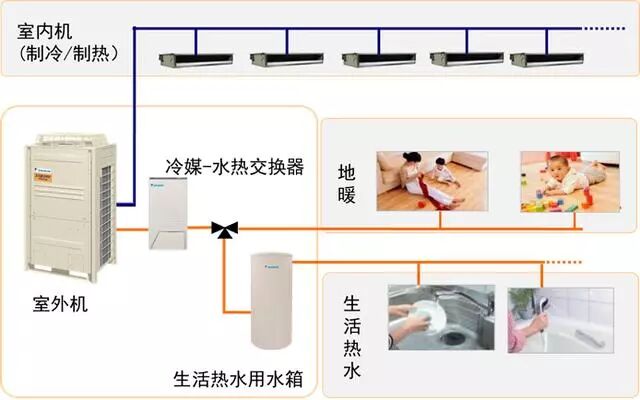

多功能多聯機空調系統—集空調、地暖、熱水于一體的智能化中央空調系統：
